前两天有朋友问我，发动机里那个活塞销，它到底在连什么？我当时一愣，这个东西要说原理谁都懂，但要讲清楚它连接的究竟是哪两个零件，还真不是一句话的事，我琢磨了一下，决定把这个东西掰开了揉碎了写一写，你先别划走，这东西理解了,你对整个发动机工作逻辑的认知会上一个台阶。
先别急着记答案
咱们换个角度理解，你先想象一个场景：你骑自行车，大腿是连杆，脚蹬子是活塞，你的膝盖骨就是活塞销，发现没有？膝盖既不单独属于大腿，也不单独属于脚，它偏偏是一个把两者串起来的铰接点，活塞销干的事情，跟膝盖骨几乎一模一样,它就是那个让两个零件能相对转动的关节。
所以我直接告诉你答案：活塞销连接的是活塞和连杆的小头端。但这几个字太干了，你明天可能就忘了,咱们得把它放到真实的气缸里去看。
它在气缸里到底经历了什么
活塞在气缸里上上下下，混合气点燃之后瞬间膨胀，那股力量像一记重锤砸在活塞顶上，活塞必须把这个力量传出去，传给谁？传给连杆，连杆再把力量递给曲轴，曲轴一转,车子就动了。
这中间有一个要命的问题：活塞是直线上下运动的，连杆呢？连杆是来回摇摆的，如果把它们俩硬生生固定在一起，连杆摆动的时候就会别着活塞，没几下就得断掉，所以工程师们想了个办法，在活塞的裙部掏两个孔，在连杆小头上也掏一个孔，中间穿一根高强度的钢销子，让它们俩形成铰接,这根销子就是活塞销。
这样一来，连杆想怎么摆就怎么摆，活塞照样稳稳当当地走直线，这个设计看着简单,背后是材料科学和润滑技术的双重支撑。
全浮式和半浮式的区别
你如果拆过不同年代的发动机，会发现活塞销的安装方式不太一样，这里分两种流派,我画个表格给你看清楚：
| 对比维度 | 全浮式活塞销 | 半浮式活塞销 |
| 转动方式 | 活塞销在连杆小头衬套和活塞销座里都能自由转动 | 活塞销固定于连杆小头，只在活塞销座里转动 |
| 磨损分布 | 相对均匀，三个摩擦面分担磨损 | 磨损集中在活塞销座两侧 |
| 装配工艺 | 需用卡簧限位，活塞需加热后装配 | 通常用过盈配合压入连杆，不需卡簧 |
| 常见应用 | 多数现代汽油机和柴油机 | 部分小型发动机、摩托车发动机 |
从表里你看出来了吧，全浮式的设计思路就是让磨损分散开，每个摩擦面都贡献一点，大家都不至于太累，半浮式结构简单成本低，但对连杆小头材料和加工精度的要求就更高了，现在轿车发动机基本上都是全浮式的天下,因为耐久性确实更好。
那它具体连在哪儿
你把活塞倒过来看，裙部内侧有两个凸起的耳朵，那就是活塞销座，活塞销从一侧销座穿进去，穿过连杆小头的孔，再从另一侧销座穿出来，两边用卡簧卡住,防止它轴向窜动刮伤气缸壁。

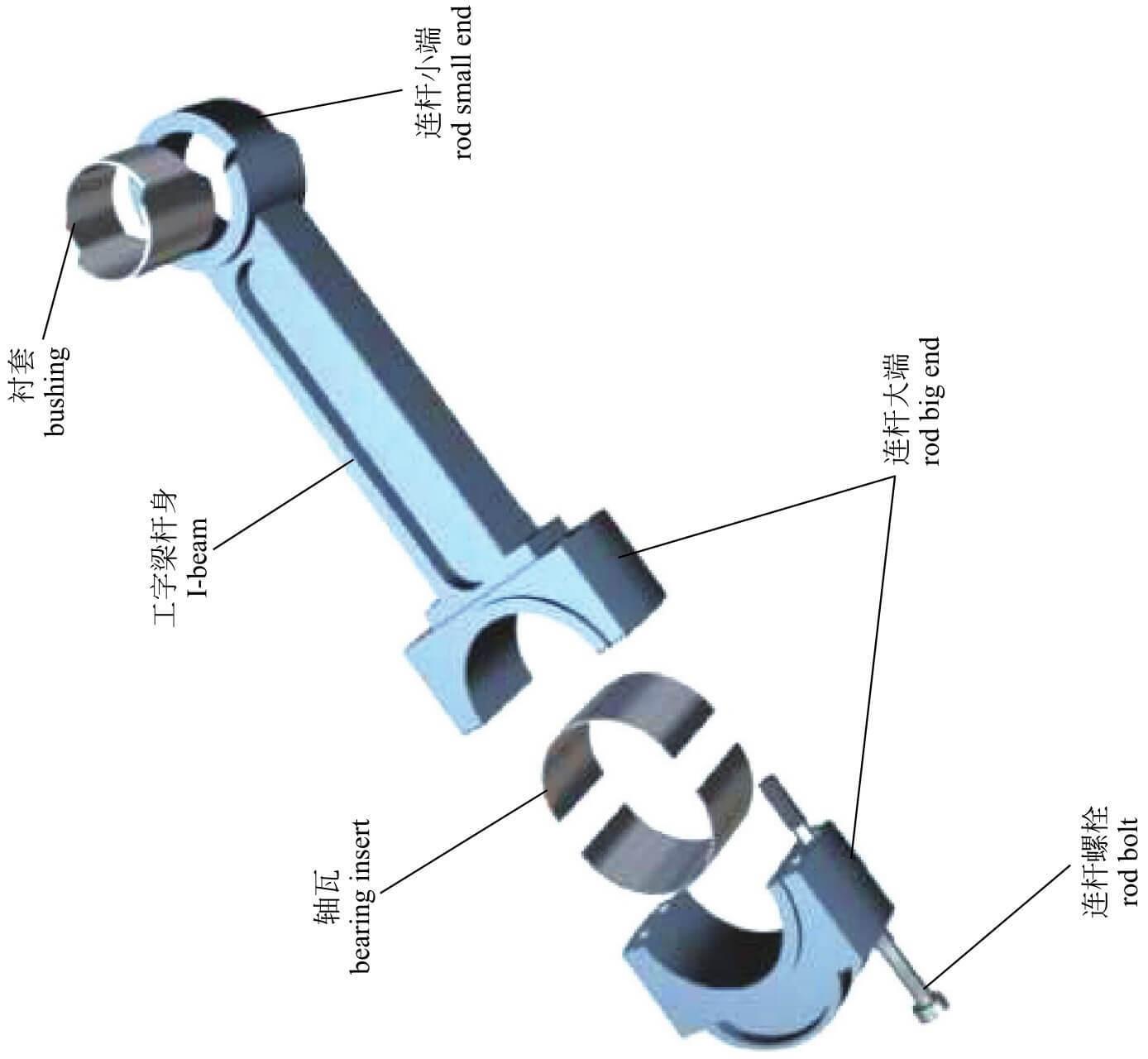

连杆小头那个孔里通常还压着一个衬套，一般是铜合金的，软硬适中，既能承载又耐磨，活塞销就在这个衬套里转动，你看,这个配合关系就清晰了：
- 活塞销的外圆 —— 同时接触活塞销座孔和连杆小头衬套内孔
- 活塞销的内孔 —— 往往是中空的，减重又通油
- 连杆小头 —— 通过衬套抱住活塞销
- 活塞销座 —— 从两侧抱住活塞销
材料和表面处理的门道
讲到这里你可能觉得活塞销就是一截钢管，其实远不止，它承受的载荷是交变冲击载荷，每分钟几千次来回拉扯，还不能变形太大，因为变形稍大就会改变配合间隙,导致敲缸或者拉缸。
现在的活塞销大多用低碳合金钢渗碳淬火，比如20Cr、20CrMnTi这些牌号，表面渗碳之后硬度能达到HRC58到62，芯部还保持着韧性，这样做的好处是表面耐磨，整体又不容易脆断，有些高性能发动机的活塞销表面还会做类金刚石涂层，降低摩擦系数，这对冷启动阶段的保护尤其明显，我记得SAE有一篇技术文献专门对比过几种涂层方案,类金刚石涂层在边界润滑条件下的摩擦系数比传统磷化处理低了将近一半。
润滑跟不上的那些事
活塞销的润滑条件其实挺苛刻的，它不像曲轴主轴颈那样有压力机油直接供给，很多发动机靠的是飞溅润滑和油雾润滑，机油从连杆大头甩上来，或者从活塞冷却喷嘴喷上来,一部分油雾钻到活塞销和衬套之间的间隙里形成油膜。
一旦润滑跟不上，最先遭殃的就是连杆小头衬套，衬套磨损之后间隙变大，冷车时就能听到"嗒嗒嗒"的敲击声，这就是常说的活塞销响，声音频率跟发动机转速同步，怠速时尤其明显，加点油门声音反而可能轻一些，因为油压上来之后间隙被油膜填充了，这个故障判断方法修车师傅们都很熟,用听诊器顶着气缸体中上部就能分辨。
配合间隙的讲究
活塞销和销座之间的配合不是越紧越好，也不是越松越灵活，太紧了，活塞受热膨胀之后会把销子抱死，全浮式变成半浮式，活塞销座局部受力剧增可能开裂，太松了，冲击载荷会变成金属敲击,座孔很快就会被砸成椭圆。
一般汽油机的活塞销配合间隙控制在003到0.008毫米之间，大约是头发丝直径的十分之一，装配的时候要把活塞加热到80到100摄氏度让销座孔胀大，然后轻轻推入活塞销，等活塞冷却下来，孔收缩，就形成了设计好的过盈量或者间隙，这个加热工序看起来简单，温度没控制好或者加热不均匀，活塞变形了,装进去用不了多久就会出问题。
从设计趋势看它的演化
这些年发动机往轻量化和高功率密度方向走，活塞销也跟着在变，以前的设计直径相对保守，现在为了匹配更高的缸内爆发压力，活塞销直径在加大，但壁厚在减薄，靠材料和表面处理来撑住刚度，还有的全浮式活塞销把内孔做成变截面的，两头厚中间薄,既减重又把应力分布优化了。
电动化浪潮下混合动力发动机对活塞销的要求更苛刻，因为发动机启停频繁，润滑条件时好时坏，所以你看现在混动专用发动机的活塞销，表面涂层和油孔设计都比传统机型更讲究，这个细节变化,其实折射出整个动力总成技术的演进逻辑。
说到底，活塞销这个零件看着不起眼，却把活塞的往复直线运动和连杆的摆动牢牢地联系在一起，它就是那个沉默的铰接点，在油气爆炸的冲击和高速往复的摩擦中，日复一日地扛着，下次你开车等红灯怠速的时候，可以想一想，发动机里那几根活塞销正在以每分钟几百次的频率默默工作着,这事儿本身就有种机械的美感。
